ECS Network Mode, ENI, VPC Endpoint 정리

0. 서론

---

최근 모니터링 관련해서 알아보고 구축하는 도중 다음과 같은 개념들에 대해 알아보았습니다.

• ECS NetworkMode
• ENI, VPC Endpoint
• ECS의 Service Discovery, Service Connect

그래서 해당 개념들을 그냥 넘기지말고 한번 정리하면 좋겠다고 생각하여 ECS Networkmode, EC2 ENI, VPC Endpoint가 무엇인지에 대해서 알아보고 정리해보고자 합니다.



1. AWS VPC Endpoint

---

1.1 VPC Endpoint란?

• AWS VPC Endpoint는 인터넷을 거치지 않고 VPC 내부에서 AWS 서비스 연결을 해주는 서비스

1.2 Gateway Endpoint

Gateway Endpoint 역할

• Internet Gateway, NAT Gateway 없이 S3, DynamoDB에 연결할 수 있음

Gateway Endpoint 사용하기 전

• VPC Endpoint를 사용하기 전에는 퍼블릿 서브넷의 인스턴스에서 S3, DynamoDB로의 트래픽은 VPC의 인터넷 게이트웨이를 거쳐 서비스로 라우팅
• 기본적으로 프라이빗 서브넷에는 인터넷 게이트웨이에 대한 라우팅이 없음
• 프라이빗 서브넷 인스턴스에서 S3, DyynamoDB로 트래픽을 보내기 위해서는 퍼블릭 서브넷에 NAT을 추가하고 프라이빗 서브넷의 트래픽을 NAT으로 라우팅 해야 함.
• 추가로 알아두면 좋은 점은 S3, DynamoDB로의 트래픽은 인터넷 게이트웨이를 통과하지만 AWS 네트워크를 벗어나지 않음

Gateway Endpoint 사용하기 후

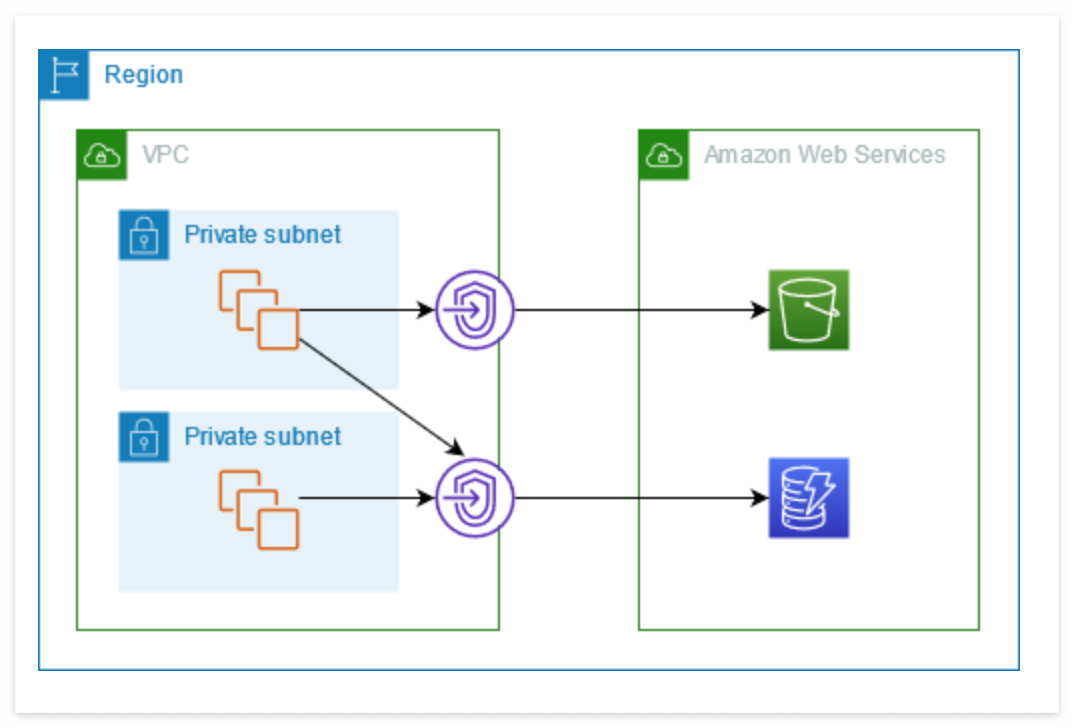

• 아래는 VPC에서 S3 또는 DynamoDB로의 트래픽이 Gateway Endpoint로 라우팅 되는 예시
• 각 서브넷 라우팅 테이블에는 서비스로 전송되는 트래픽을 서비스의 접두사 목록을 사용하여 게이트웨이 엔드포인트로 보내는 라우팅이 있어야 함(엔드포인트 생성 시 자동으로 추가)

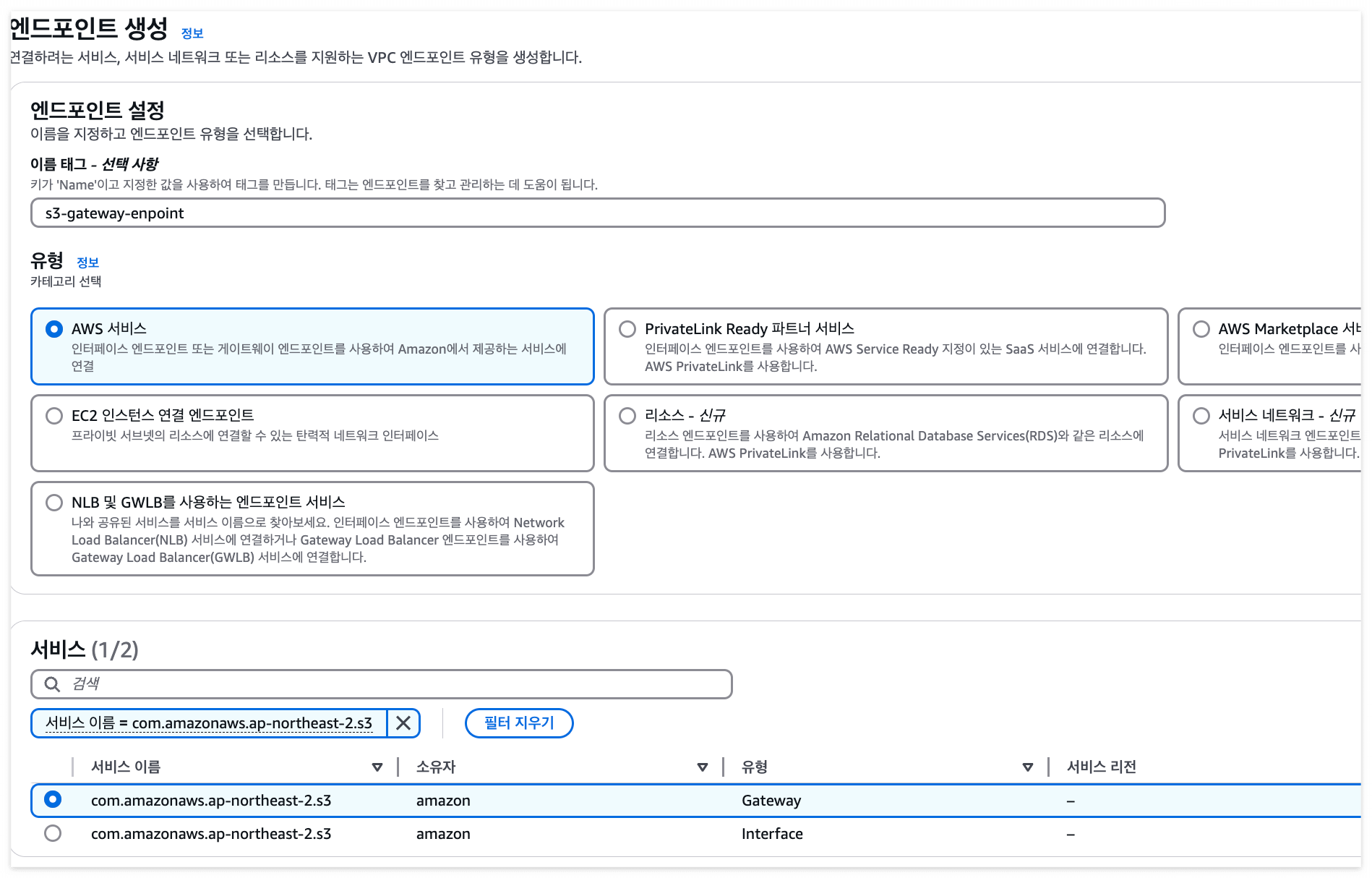

Gateway Endpoint 활성화

• 아래와 같이 AWS 서비스 탭에서 S3를 검색하여 Gateway 유형을 사용

1.3 Interface Endpoint

Interface Endpoint 역할

• VPC 내에서 AWS 서비스와 연결하기 위한 방법
• AWS PrivateLink를 사용하여 Internet Gateway, NAT Gateway 없이도 AWS 서비스에 접근 가능
• ENI(Elasstic Network Interface)를 VPC 내의 서브넷에 생성하여 연결
• ECR, ECS, SNS, SQS 등 여러 가지 서비스를 지원

Interface Endpoint 동작 과정

1. VPC 내 특정 서브넷에 ENI(Elastic Network Interface)를 생성
2. 해당 ENI가 AWS 서비스 또는 다른 VPC에 있는 PrivateLink 서비스와 연결
3. EC2, Lambda, ECS 등의 AWS 리소스가 이 ENI를 통해 서비스에 연결

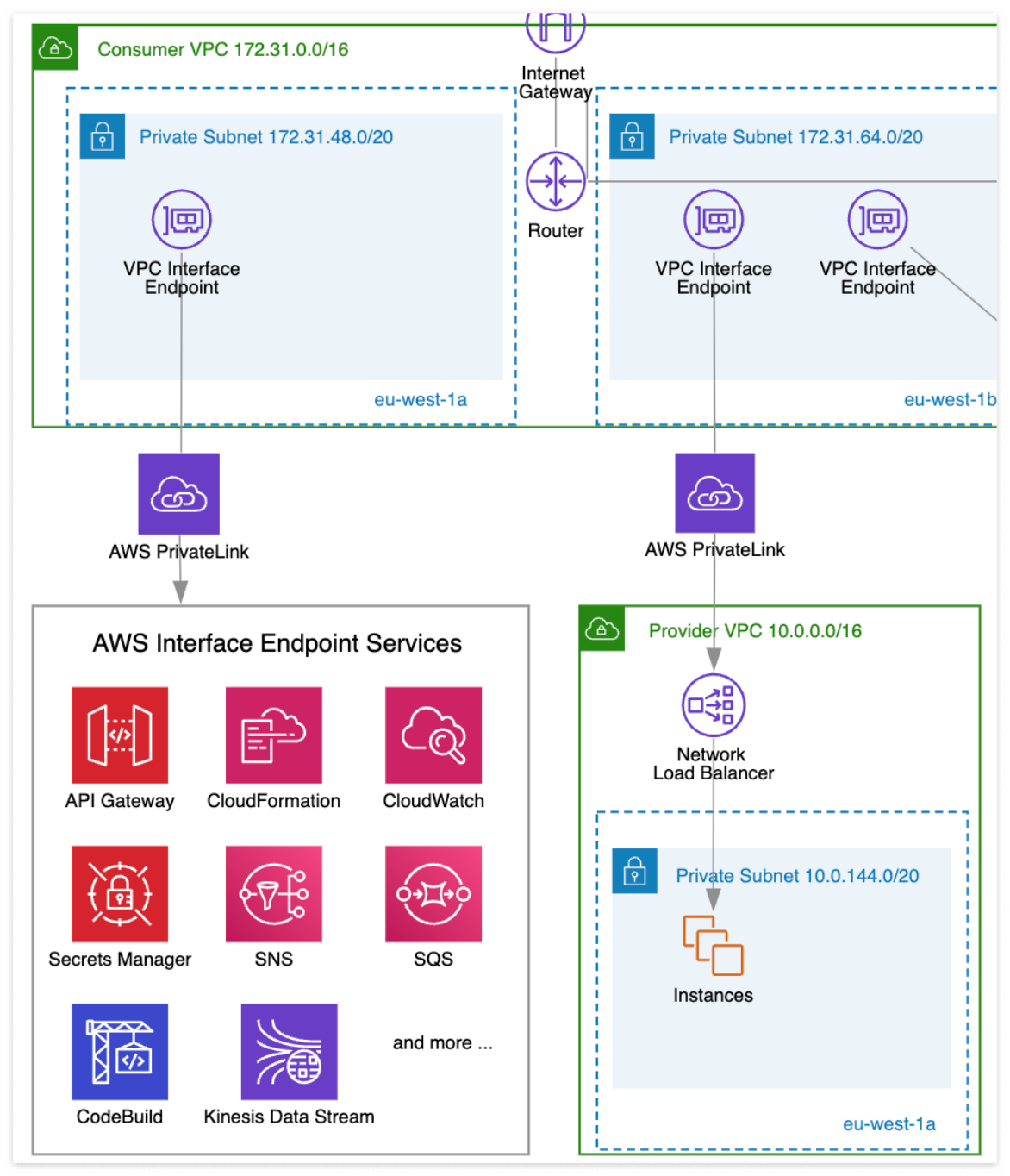

Interface Endpoint 활용 예시

출처: https://cloudviz.io/blog/aws-vpc-interface-endpoint-vs-gateway-endpoint



2. ENI, ENI Trunking

---



2.1 ENI

ENI란?

• VPC에서 가상 네트워크 카드를 나타내는 논리적 네트워킹 구성 요소
• EC2 인스턴스가 ENI를 통해 VPC 네트워크에 연결됨
• ENI 단위로 보안 그룹(Security Group) 적용 가능
• 인스턴스 생성 시 기본 네트워크 인터페이스가 IP 주소 등의 정보 할당과 함께 생성됨
• 하나의 EC2에 여러 개의 ENI를 연결해 다중 네트워크 인터페이스 사용 가능

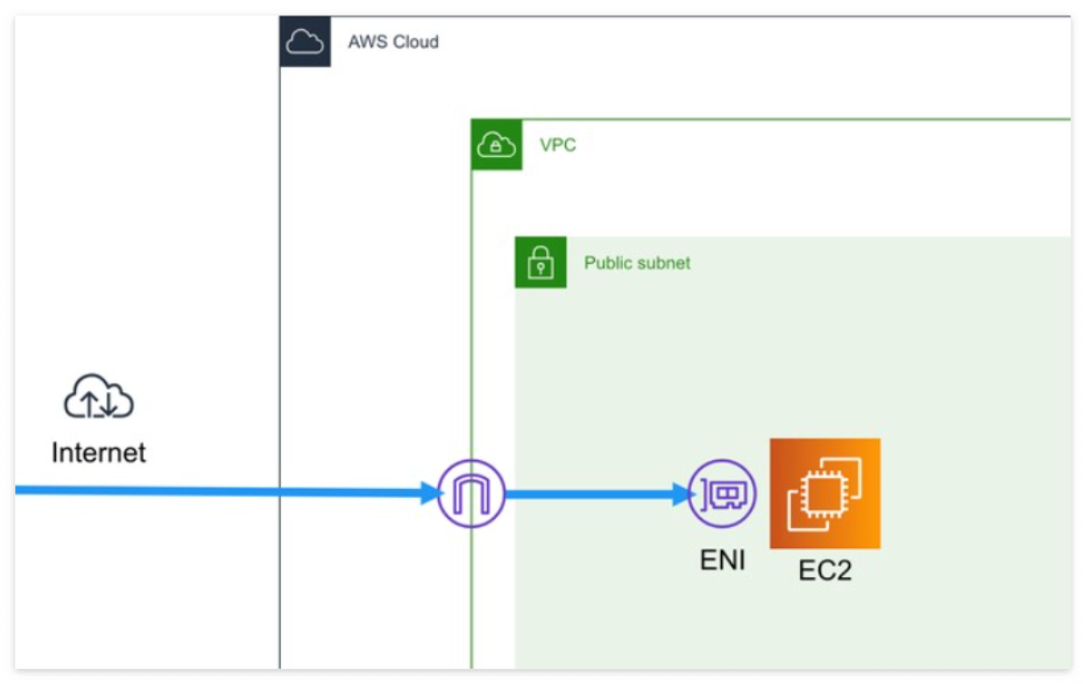

ENI 예시

• 아래는 VPC 내의 퍼블릭 서브넷에 위치한 EC2 인스턴스에 액세스 하는 시나리오



2.2 ENI Trunking

ENI Trunking이란?

• EC2 인스턴스마다 ENI 개수에 제한이 있는데, 인스턴스 타입이나 패밀리에 따라 사용할 수 있는 ENI 개수가 다름
  ex) t3a.small을 사용했을 때 ENI를 2개만 구성할 수 있는 것으로 확인
• ECS awsvpc 모드를 사용할 때 Task마다 하나의 ENI를 가지기 때문에 ENI 개수 제한을 피하기 위해 사용하는 기법

ENI Trunking 사용

• ECS 계정 설정에서 활성화 가능
• 지원하는 EC2 인스턴스 유형이 따로 있으니 확인이 필요
• 참고 링크 -> https://docs.aws.amazon.com/ko_kr/AmazonECS/latest/developerguide/eni-trunking-supported-instance-types.html

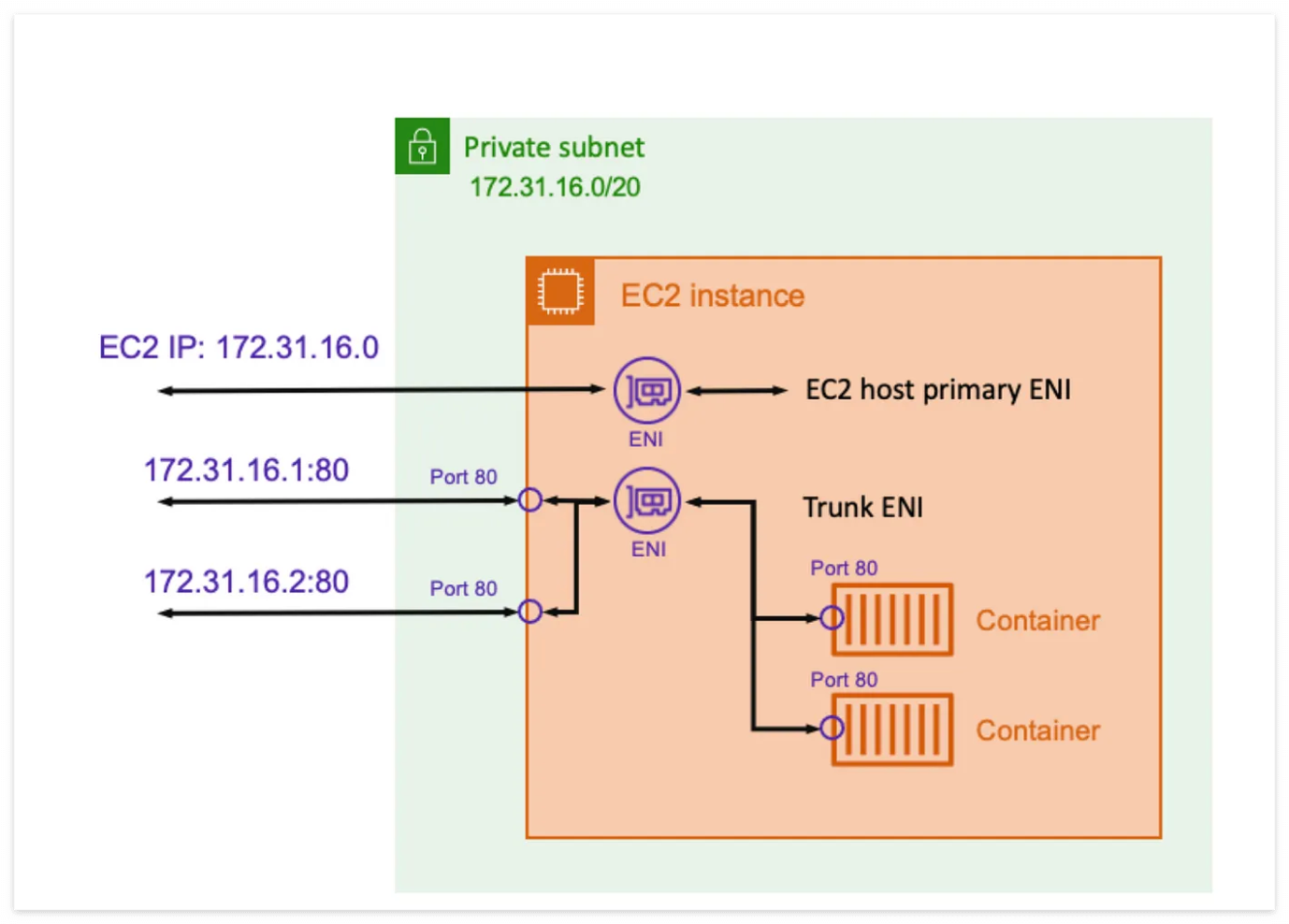

ENI Trunking을 사용한 경우

• 아래와 같이 ENI 하나에 ECS 테스크가 여러 개 실행될 수 있음을 확인

3. ECS NetworkMode

---

ecs networkmode에는 bridge, awsvpc, host 세 종류가 있습니다. 그중 bridge에서 awsvpc로 전환하다 보니 각각의 특징은 무엇이 있는지 정리하고자 합니다.

3.1 bridge 모드

bridge 모드 특징

• Docker의 bridge 네트워크 드라이버를 사용하여 컨테이너와 호스트 간 통신을 설정
• 컨테이너는 bridge 네트워크를 통해 EC2 인스턴스의 IP를 사용하여 외부와 연결

bridge 정적 포트 매핑

• 하나의 컨테이너 포트를 EC2 인스턴스의 특정 포트에 고정으로 매핑하는 방식
• 하나의 ECS Service에서 동일한 성격의 Task를 2개 이상 실행시키는 경우, 중복 포트 사용으로 문제가 발생
• 아래는 정적 포트 사용을 위한 Task Definition 예시

"portMappings": [
  {
    "containerPort": 8080,
    "hostPort": 8080
    "protocol": "tcp"
  }
]

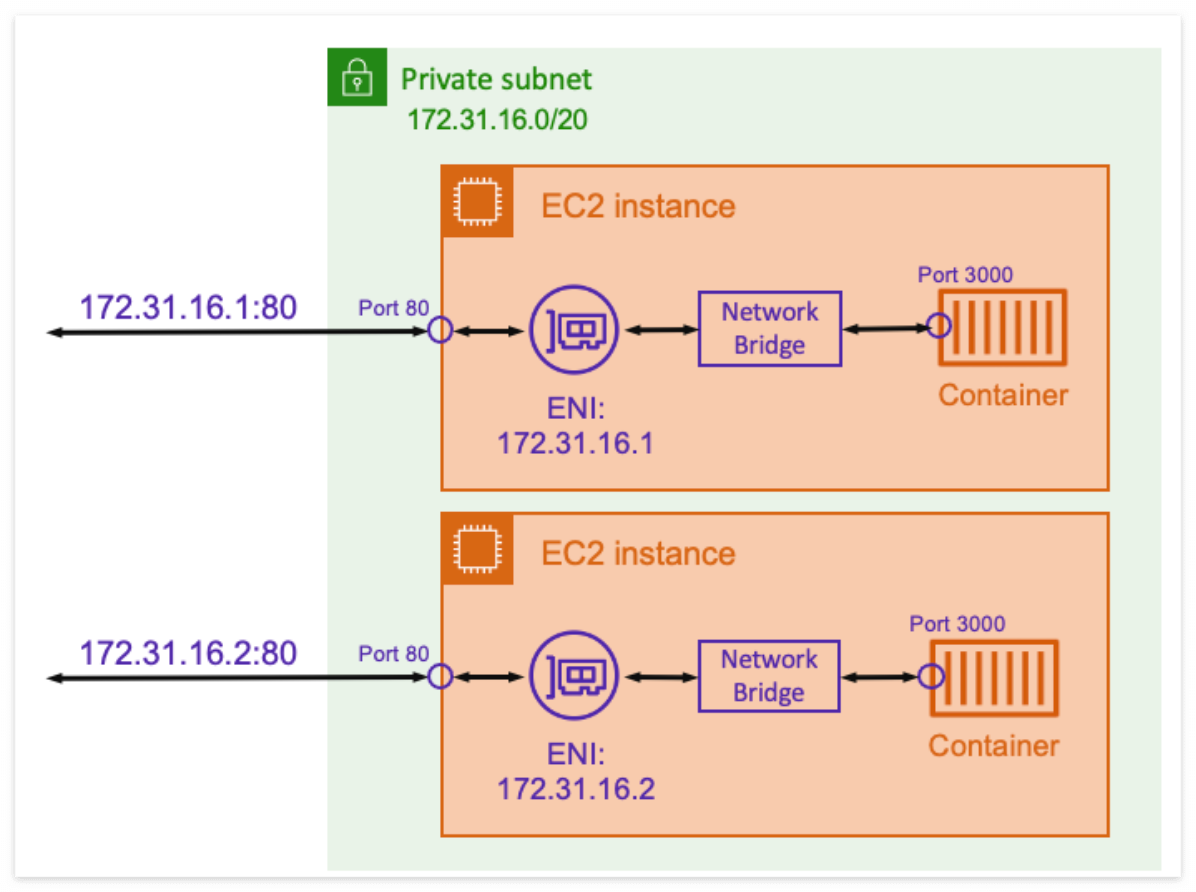

bridge 정적 포트 사용 예시

• 고정된 호스트 포트를 사용해 컨테이너에 매핑되고 있는 것을 확인
• 아래는 동일한 호스트 포트를 사용할 수 없기 때문에 인스턴스에 하나만 80 포트번호를 사용하고 있음을 보여줌

bridge 동적 포트 매핑

• 컨테이너 포트는 고정하고 EC2 인스턴스의 호스트 포트는 동적으로 할당하는 방식
• 아래는 bridge 동적 포트 매핑 시 Task Definition 일부

"portMappings": [
  {
    "containerPort": 8080,
    "hostPort": 0, // 0으로 설정해서 동적 포트 매핑
    "protocol": "tcp"
  }
]

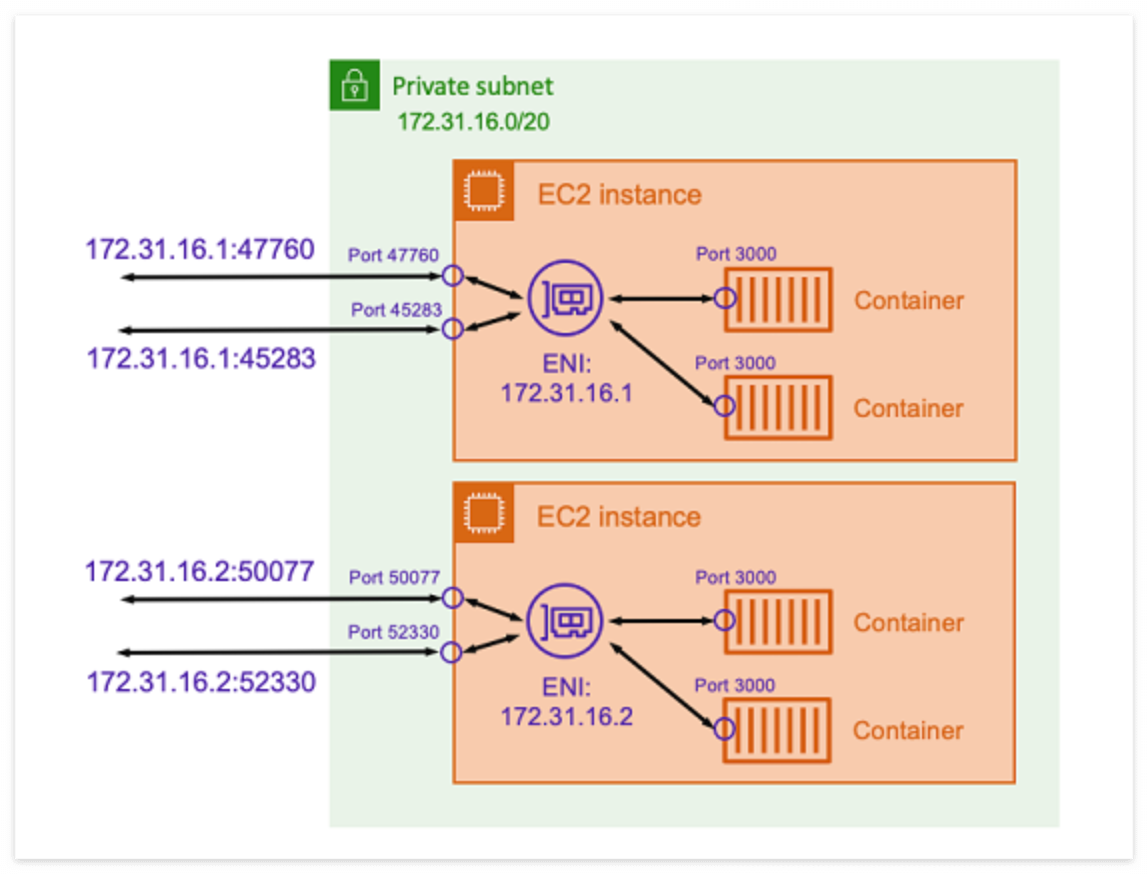

bridge 동적 포트 매핑인 경우

• 동적 포트 매핑을 통해 내부 컨테이너와 통신할 수 있음
• 이를 통해 각각 다른 호스트 포트를 사용하여 하나의 인스턴스에 동일한 성격의 컨테이너를 여러 개 실행시킬 수 있음

3.2 awsvpc 모드

awsvpc 특징

• awsvpc 모드는 각 Task에 하나의 ENI와 IPv4 주소를 할당
• networkmode 중 가장 높은 네트워크 격리단계와 보안을 제공
• 같은 테스크 내에 속한 컨테이너는 localhost 인터페이스로 통신이 가능
• 동일한 포트를 사용하여 같은 테스크를 여러개 사용할 수 있음

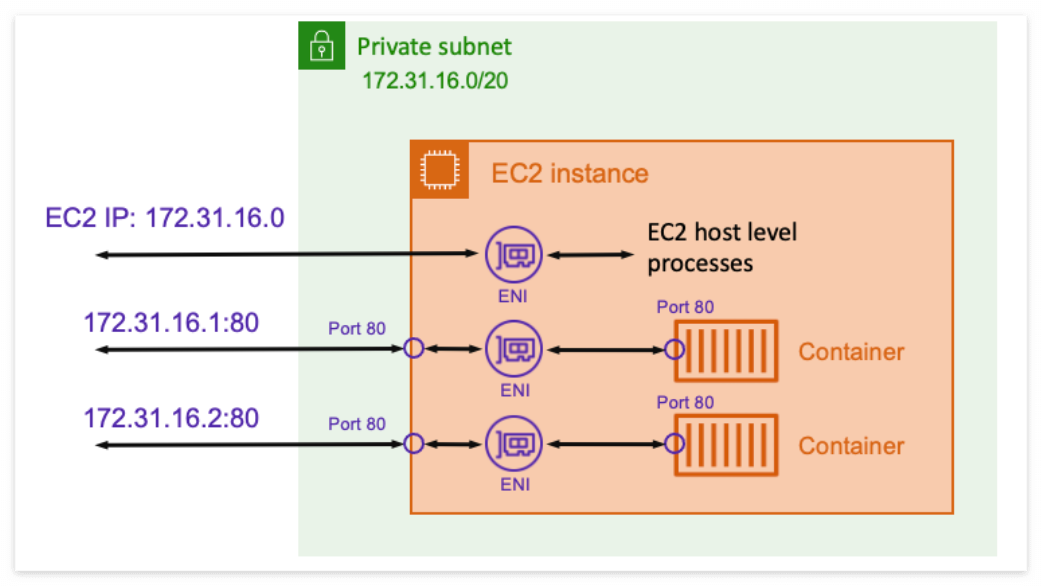

awsvpc 모드 예시

• EC2 인스턴스 하나에 EC2 인스턴스를 위한 ENI, 테스크 2개를 사용해서 ENI 2개가 추가로 구성
• 각각의 ENI는 고유의 IPv4 주소를 가지도록 구성되어 있음
• 아래는 요청을 보냈을 때 포트에 맞게끔 트래픽을 라우팅 하는 예시



4. 정리

---

이렇게 VPC Endpoint, ECS Networkmode의 종류, EC2 ENI 및 ENI Trunking에 대해서 알아보았습니다. 이 내용을 바탕으로 ECS Service Connect, ECS Service Discovery를 사용해서 모니터링을 구축했는데 다음 글에 이어서 다루어보도록 하겠습니다.



읽어주셔서 감사합니다.
